顯示控制臺的造型設計與熱處理
作者：
編輯：
來源：
發布日期： 2019.06.20
信息摘要：
1。顯示控制平臺每臺設備的熱設計和處理方法是一個熱源，由于設備相對密集，如果單靠自然風冷散熱效果不明顯，則必須采用強制風冷監控操作臺整個柜體…
1。顯示控制平臺
每臺設備的熱設計和處理方法是一個熱源，由于設備相對密集，如果單靠自然風冷散熱效果不明顯，則必須采用強制風冷 監控操作臺
整個柜體采用的1.2毫米～1.5毫米SPCC鋼板經裁剪、沖壓、折彎、鉚接、焊接、打磨、校形、除油、除銹、磷化、靜電噴涂、高溫固化、冷卻等制作而成。產品可分為組裝式和焊接式兩種。組裝式加工難度高但運輸成本低，焊接式加工難度低但運輸成本高。顯示控制平臺的設備區采用強制風冷的方法，在顯示控制平臺的前門和后門打開風口。同時，在顯示和控制臺的后門上安裝了一個風扇。通過風機的強氣流，加熱設備迅速散熱，并將熱量排出，達到散熱效果。
開放式顯示控制臺的顯示區域自然是風冷的，因為顯示器暴露在顯示控制臺外，并且可以隨著環境溫度的降低而釋放顯示器的熱量監控操作臺 整個柜體采用的1.2毫米～1.5毫米SPCC鋼板經裁剪、沖壓、折彎、鉚接、焊接、打磨、校形、除油、除銹、磷化、靜電噴涂、高溫固化、冷卻等制作而成。產品可分為組裝式和焊接式兩種。組裝式加工難度高但運輸成本低，焊接式加工難度低但運輸成本高。顯示控制臺的設備熱值很大，并且在該區域安裝了一個風扇，用于強制排氣。所選風扇應將熱量從顯示控制臺排出，且風扇的風量應能帶走所有熱量。
根據熱平衡方程：
L為冷卻空氣流量，m3≤Q為設備熱值，KW，P為空氣密度，單位為1.13 kg≤m3；Cp為1.005Kj/kg℃的空氣比熱，R0為冷卻空氣的出口溫度為50℃，R1為冷卻空氣的入口溫度為40℃，R0為冷卻空氣的出口溫度，R1為冷卻空氣的進口溫度。顯控站設備熱值：
q=860n1n2n3n4N=860≤1≤1≤0.5≤0.8≤1.6=0.55(KW)
，N1為安裝系統；N_2為負載系數，N_3為同時使用系數，N_4為吸熱系數，N為電子設備的總功率。
上面的風量是帶走熱值所需的風量。考慮到風量的泄漏損失，提高了散熱的可靠性，將L值乘以可靠性系數1.2，以滿足箱體的散熱要求。因此，所選風機的工作風量應大于2.9*1.2=3.48m/min的工作風量。考慮到風阻的存在，風機不可能在大風速下工作。因此，在選擇風扇時，必須選擇風量稍大的型號。
根據上述計算，可以選擇兩臺2.2m/min的大風量風機，安裝在顯控臺的后門上，有效地向機柜散熱。

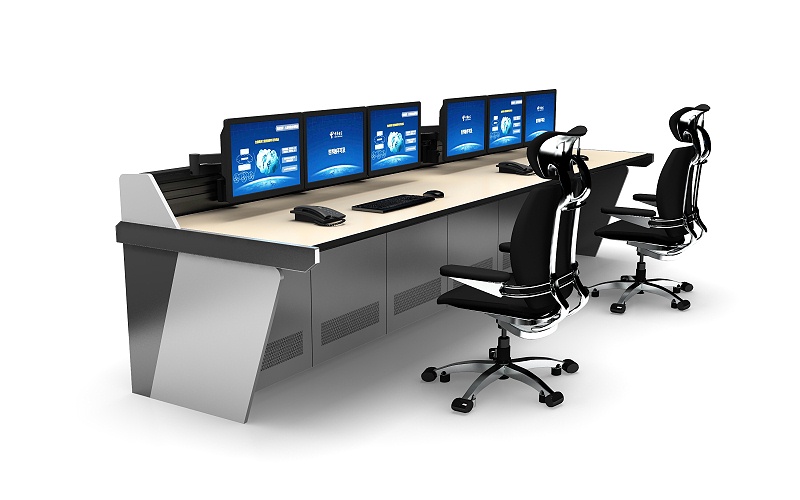

2.顯控臺
的造型設計通常采用柜式結構，一般有閉式和開式兩種。設計采用框架結構，通過多種拼接，形成不同外觀的整體造型，根據所允許的安裝空間大小、操作者的操作要求和總體布局，一般有三種形式布置：線性顯示控制臺、折彎顯示控制臺和圓弧顯示控制臺。
顯示器控制站一般配備有顯示器、通信設備、主機等設備，顯示器一般安裝在桌面上方，所謂的閉式和開式按顯示器的安裝形式分為：顯示器曝光裝置是開放的；顯示器不是曝光的，而是按閉合的方式安裝的。(2)顯示器控制站的顯示控制站一般設置有顯示器、通信設備、主機計算機等設備，顯示器一般安裝在桌面上方，按顯示器的安裝形式分為：顯示器曝光裝置是開放的；顯示器不是曝光的，安裝為閉合的。
線性顯示控制臺由多個相同的單幀互連而成操作臺
